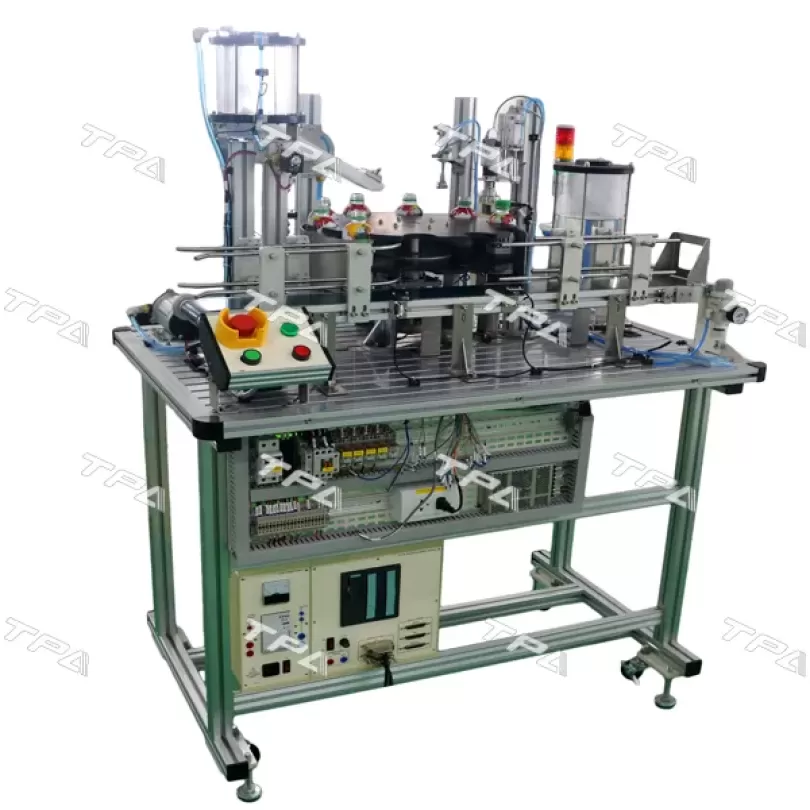

Mô hình thiết bị chiết rót, đóng chai

– Mục đích sử dụng:

+Mô hình mô phỏng quá trình chiết rót và đóng nắp chai trong  công nghiệp, giúp học sinh tìm hiểu về kết cấu cơ khí, khí nén, lập trình điều khiển điện, điều khiển bơm.

Nội dung đào tạo/ thực hành

– Thực hành lập PLC, logic, timer, counter

– Thực hành điều khiển động cơ bàn quay Index

– Điều khiển động cơ DC

– Điều khiển điện khí nén

– Căn chỉnh cảm biến và cơ cấu cơ khí

– Làm quen với các cơ cấu công nghiệp

– Đấu nối và vận hành hệ thốn

Kỹ năng đạt được

+ Đọc được các bản vẽ kỹ thuật (bản vẽ chi tiết, bản vẽ sơ đồ lắp, bản vẽ sơ đồ nguyên lý); sử dụng máy tính để thiết lập sơ đồ hệ thống cơ điện tử

+Vận hành được thiết bị trong dây chuyền sản xuất tự động

+ Phát hiện và sửa được lỗi thường gặp của hệ thống cơ điện tử

+ Giám sát tình  trạng hoạt động của hệ thống cơ điện tử

+ Có khả năng tổ chức làm việc theo nhóm, sáng tạo,giải quyết các tình huống trong thực tế sản xuất, kinh doanh

+ Giải thích được quy cách, tính chất của các loại vật liệu thường dùng trong lĩnh vực cơ khí, điện, điện tử, thủy lực – khí nén

Thông số chung của mô hình

Mô phỏng quá trình chiết rót, đóng nắp chai tự động trong dây chuyền nhà máy

Điện áp đầu vào 220VAC, nguồn khí 5 bar

Băng tải cấp vỏ chai và vận chuyển chai hoàn thiện

Bàn xoay indextable 10 vị trí

Cụm chiết rót

Cụm cấp nắp

Cụm vặn nắp

PLC cấu hình tùy chọn

Danh mục các cụm trong mô hình

– 01 Khung bàn

– 01 Cụm panel lắp đặt

– 01 Cụm băng tải

– 01 Cụm điều khiển

– 01 Cụm mô phỏng cấp nước

– 01 Cụm mô phỏng đóng chai

– 01 Cụm van điện từ

– 01 Cụm lọc khí

– 01 Module mô phỏng vào ra số (16/16)

– 01 Module điều khiển tốc độ động cơ

– 01 Module thực hành PLC

– 01 Module hực hành màn hình giao diện Người – Máy

– 01 Module nguồn một chiều

Thông số kỹ thuật chi tiết

– Khung bàn

+ Chất liệu khung gá: Nhôm định hình 40x40mm đã được anot hóa

+ Chất liệu mặt bàn: Nhôm xẻ rãnh T

+ Có chân tăng chỉnh chiều cao và bánh xe dễ dàng di chuyển

+ Khung được thiết kế dễ dàng gá lắp thêm các module rời.

– Cụm panel lắp đặt

+ Panel : Tôn dày 1.5mm, sơn tĩnh điện

+ Các thiết bị tích hợp sẵn trên Panel:

+Aptomat bảo vệ nguồn đầu vào

+ Rơ le trung gian

+ Nguồn một chiều 24V

+ Hệ thống máng nhựa đi dây

– Cụm băng tải

+ Băng chuyền được dẫn động bằng động cơ điện.

+ 01 Quả lô chủ động

+ 01 Quả lô bị động

+ 01 Tấm gá động cơ

+ 01 Dây băng tải

+ 01 Cụm guide dẫn hướng

– Cụm điều khiển

+ Vỏ hộp bằng nhôm định hình dày 2mm, được anode hóa thẩm mỹ

+ Hai nắp được làm bằng nhựa đúc nguyên khối

+ Mặt module được phủ melamin cách điện

+ Kiểu in hình chỉ dẫn: in phim trên mặt module

– Cụm lọc khí:

+ Cỡ lọc tới 5micromet

+ Dải điều chỉnh áp: 0-10bar

– Cụm mô phỏng đóng nắp chai

+ Mô phỏng lại quá trình đóng nắp chai

+ Bao gồm:

+ Xy lanh ấn nắp

+ Cụm chứa nắp

+ Cảm biến nhận biết

+ Xy lanh lên xuống vặn nắp

– Cụm van điện từ

+ Điều khiển các cơ cấu chấp hành khí nén

+ Bao gồm các van điện từ gắn trên block

+ Điện áp hoạt động van điện từ: 24V

– Module mô phỏng vào ra số (16/16)

. Nguồn cấp: 24VDC.

. Led báo trạng thái các đầu vào/ra, báo Nguồn

+ Khối đầu vào:

. Số đầu vào số: 16DI

. Điện áp mức cao: 5 ~ 24VDC

. Kiểu đầu vào: NPN, PNP.

. Tần số cực đại: 30Khz.

. Cổng kết nối: DB25

+ Khối đầu ra:

. Số đầu ra số: 16

. Điện áp: 24VDC

. Dòng tải cực đại: 500mA

. Kiểu đầu ra: PNP

. Tần số cực đại: 30kHz

. Cổng kết nối: DB25

+ Đặc tính module:

. Hộp gá lắp thiết bị: nhựa ABS màu xanh lá cây chuyên dụng cho thí nghiệm, đảm bảo độ cứng, độ cách điện và tính thẩm mĩ

. Mặt module màu đen, nét chỉ dẫn màu trắng

. Chân gá được làm bằng nhựa ABS có thể đặt trên mặt bàn hoặc gá lên thanh ray DIN

– Module điều khiển tốc độ động cơ

+ Nguồn cấp: 24VDC.

+ Điều khiển tốc độ động cơ bằng biến trở

+ Đặc tính module:

. Hộp gá lắp thiết bị: nhựa ABS màu xanh lá cây chuyên dụng cho thí nghiệm, đảm bảo độ cứng, độ cách điện và tính thẩm mĩ

. Mặt module màu đen, nét chỉ dẫn màu trắng

. Chân gá được làm bằng nhựa ABS có thể đặt trên mặt bàn hoặc gá lên thanh ray DIN

– Module thực hành PLC

+ Loại CPU: 314C-2PN/DP

+ Số đầu vào số : 24DI

+ Số đầu ra số : 16DO

+ Số đầu vào tương tự : 5AI

+ Số đầu ra tương tự : 2AO

+  Bộ đếm tốc độ cao: 04 (60KHz)

+ Tín hiệu I/O kết nối qua Cổng DB25

– Module thực hành màn hình giao diện Người – Máy

+ Màn hình KTP700

+ Loại màn hình: cảm ứng, 7” TFT, 65536 màu

+ Độ phân giải màn hình: 800×480 pixel

+ Cổng truyền thông: Profinet

Phụ kiện:

– Dây kết nối

– Tài liệu thực hành
