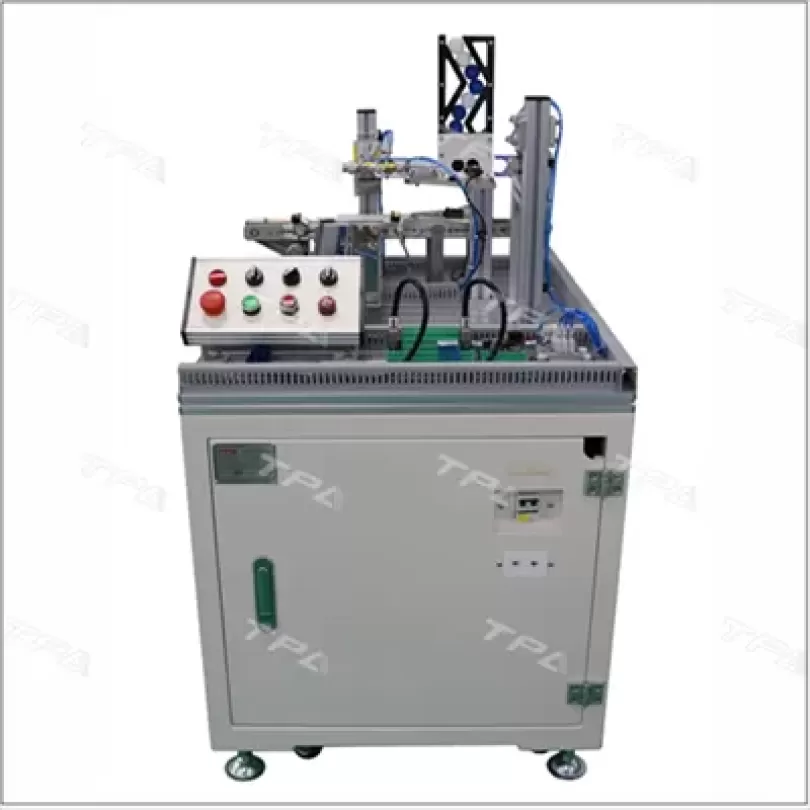

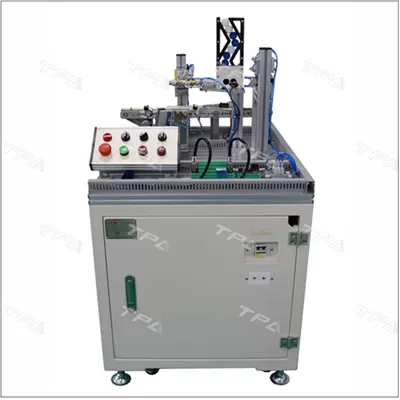

Mô hình phân loại sản phẩm theo mã vạch

– Mục đích sử dụng

+ Mô hình mô phỏng đọc và phân loại mã vạch sản phẩm trong công nghiệp, giúp học sinh tìm hiểu về kết cấu cơ khí, khí nén, lập trình điều khiển điện.

Nội dung đào tạo/ thực hành

– Lập trình PLC, truyền thông robot-PLC

– Điều khiển điện khí nén

– Kỹ thuật cảm biến, căn chỉnh cảm biến

– Điều khiển động DC

– Thực hành đấu nối thiết bị

– Thực hành căn chỉnh cơ khí, vận hành hệ thống

Kỹ năng đạt được

+ Đọc được các bản vẽ kỹ thuật (bản vẽ chi tiết, bản vẽ sơ đồ lắp, bản vẽ sơ đồ nguyên lý); sử dụng máy tính để thiết lập sơ đồ hệ thống cơ điện tử

+Vận hành được thiết bị trong dây chuyền sản xuất tự động

+ Phát hiện và sửa được lỗi thường gặp của hệ thống cơ điện tử

+ Giám sát tình  trạng hoạt động của hệ thống cơ điện tử

+ Có khả năng tổ chức làm việc theo nhóm, sáng tạo,giải quyết các tình huống trong thực tế sản xuất, kinh doanh

+ Giải thích được quy cách, tính chất của các loại vật liệu thường dùng trong lĩnh vực cơ khí, điện, điện tử, thủy lực – khí nén

+ Phân tích cấu tạo nguyên lý hoạt động cụm thiết bị điện, khí nén trong lĩnh vực cơ điện tử

Thông số chung của mô hình

Cấp phôi đầu vào băng tải, kiểm tra màu và phân loại theo vật liệu

• Điện áp đầu vào 220VAC, nguồn khí 5 bar
• Cơ cấu cấp phôi trọng lượng  xilanh khí nén
• Cơ cấu kẹp xoay kẹp phôi liên động bằng xilanh khí nén
• Cảm biến tiệm cận từ, cảm biến điện dung, cảm biến quang
• Băng tải động cơ DC
• Máng nghiêng và xilanh phân loại
• PLC cấu hình tùy chọn

Danh mục các cụm trong mô hình

– 01 cụm cấp phôi

– 01 Cụm băng tải

– 01 Bộ phụ kiện thực hành

– 02 Máng chứa vật

– 01 Bộ điều khiển khí nén

Thông số kỹ thuật chi tiết

– 01 Cụm cấp phôi gồm có:

+ 01 Xilanh khí nén

+ 01 Cảm biến quang phát hiện vật

– 01 Cụm đọc mã vạch:

+ Nguồn cấp: 5VDC

+ Tốc độ quét: 100 scans/giây

– 01 Cụm băng tải gồm có:

+ 01 Động cơ 1 chiều 24VDC kéo băng tải

+ 01 Bộ truyền đai răng

+ 01 Ke chặn

+ 02 Máng chứa vật

– 01 Bộ điều khiển khí nén gồm có:

+ 01 Bộ lọc điều áp

+ 03 Van điện từ đơn gá chung trên 1 block van

– 01 Hộp nút nhấn điều khiển

– 01 Bộ chặn phôi bằng xilanh khí nén

– 01 Panel thiết bị điện gồm có:

+ 01 Panel thiết bị điện:

Chất liệu: Tôn sơn tĩnh điện có độ dày bằng 1.5mm

+ 01 Aptomat

+ 01 Contactor

+ 02 Rơ le trung gian

+ 01 Mạch I/O

+ 01 Mạch điều khiển động cơ

+ 01 Nguồn 24 VDC

+ 01 Ổ cắm đôi

– 01 Bộ khung bàn làm bằng thép hộp hàn, cover CT3 tấm sơn tĩnh điện

+ 04 bánh xe kèm chân tăng chỉnh

– Mặt bàn gá thiết bị:

+ Chất liệu mặt bàn: Nhôm xẻ rãnh T, 30x2mm đã được anot hóa
