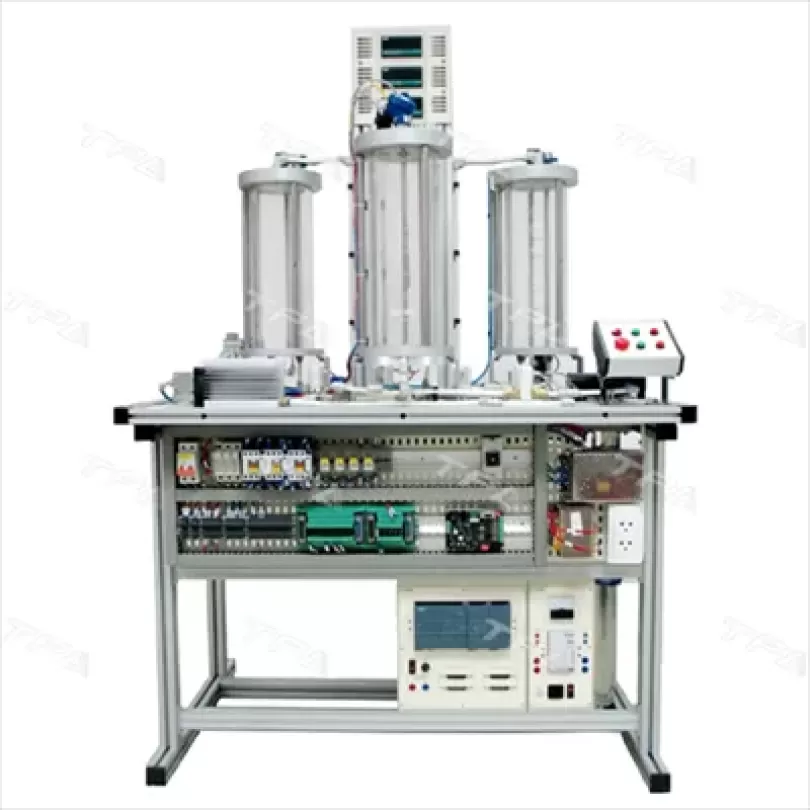

Mô hình điều khiển trộn liệu, gia nhiệt, áp suất

– Mục đích sử dụng:

+ Mô hình giúp học viên hiểu cấu tạo, nguyên lý hoạt động của một hệ thống điều khiển quá trình cơ bản, ứng dụng trong công nghiệp chế biến, hóa chất…

Nội dung đào tạo/ thực hành

• Tìm hiểu cấu tạo, nguyên lý hoạt động các thiết bị điều khiển quá trình
• Lập trình PLC điều khiển vòng kín PID, điều khiển vòng hở
• Xử lý tín hiệu analog
• Hiệu chỉnh các loại cảm biến
• Giám sát hệ thống SCADA
• Đấu nối , vận hành hệ thống

Kỹ năng đạt được

– Hiểu, lựa chọn các thiết bị điện phù hợp với ứng dụng điều khiển quá trình

– Nắm được cách lựa chọn điều chỉnh các loại cảm biến

– Kỹ năng sửa lỗi bảo trì hệ thống

1. THÔNG SỐ KỸ THUẬT CHUNG

Thực hành các bài điều khiển quá trình cơ bản

• Điện áp đầu vào 220VAC
• 02 Bình cấp, 1 bình chứa, vật liệu trong
• Máy bơm nước DC
• Cảm biến lưu lượng , nhiệt độ
• Cảm biến siêu âm, cảm biến mức
• PLC S7-1200, có đầu vào tương tự
• Phần mềm giám sát SCADA

1. DANH MỤC THIẾT BỊ:

01  Bàn lắp đặt thiết bị

01  Panel điều khiển

03  Bình chứa

06  Van điện từ

01  Van tay

01  Máy bơm

01  Bộ điều khiển lưu lượng

01  Bộ điều khiển PLC

01  Module vào ra tương tự cho PLC

01  Bộ điều khiển PLC,  Loại PLC : S7 – 1200 CPU 1214C

01  Cảm biến siêu âm

02  Cảm biến báo mức

01  Phần mềm giám sát trên máy tính (kết hợp PLC)

1. THÔNG SỐ KỸ THUẬT CHI TIẾT:

Bàn lắp đặt thiết bị

– Kích thước: 1083×900 mm (DxR)

– Chất liệu khung gá: Khung thép hộp hàn, cover CT3 sơn tĩnh điện

– Chất liệu mặt bàn: Nhôm xẻ rãnh T, dày 2 mm đã được anot hóa

Panel lắp đặt thiết bị

– Panel : Tôn dày 1.5mm, sơn tĩnh điện

– Các thiết bị tích hợp sẵn trên panel

+ 01 Aptomat cấp nguồn điều khiển

+ 05 Cầu chì bảo vệ

+ 01 Bộ nguồn 24VDC/10A

+ 01 Ổ cắm cấp nguồn cho máy tính

Bình chứa

– Thể tích bình: Thể tích 7l

– Chất liệu: mika trong dày 10mm

Van điện từ

– Tiêu chuẩn sản xuất: SMC – Nhật Bản

– Môi trường làm việc: Nước

– Áp suất làm việc: 0 ~ 0.6MPa

– Điện áp điều khiển: 24VDC

Van tay

– Tiêu chuẩn sản xuất: SMC – Nhật Bản

– Cỡ van: 1/4″

– Tay vặn: Nhựa

– Thân: Inox

– Kiểu van: Cầu

Máy bơm

– Điện áp hoạt động: 24VDC

Bộ điều khiển lưu lượng

– Model: PCB

– Hãng sản xuất : Tân Phát

– Xuất xứ: Việt Nam

– Điện áp hoạt động: 24VDC

– Led hiển thị trạng thái lỗi

– Các chế độ bảo vệ: Ngắn mạch, quá tải

– Cổng tín hiệu điều khiển: 0 ~ 10VDC

Bộ điều khiển PLC

– Hãng sản xuất: SIEMENS

– Xuất xứ: Đức

– Loại CPU : 1214C

– Khả năng mở rộng truyền thông ProfibusDP: Có

– Dung lượng bộ nhớ: 16Kb trương trình, 8Kb dữ liệu

– Số đầu vào số (DI): 14 đầu

– Số đầu ra số (DO): 10 đầu

– Loại đầu ra: PNP

– Đầu vào tương tự (0-10VDC): 02 đầu

Module vào/ra tương tự

– Model: SM 1234

– Hãng sản xuất: SIEMENS

– Xuất xứ: Đức

– Điện áp hoạt động 24VDC

– Số đầu vào (AI): 04 đầu

– Số đầu ra (AO): 02 đầu

– Kiểu đầu vào: đầu vào áp 0 – 10VDC hoặc 0-20mA

– Kiểu đầu ra: đầu ra áp 0 – 10VDC hoặc đầu ra dòng 4 – 20mA

– Độ phân giải của ADC, DAC: 12 bits

Cảm biến siêu âm

– Đầu ra tín hiệu: 4 ~ 20mmA, 0 ~ 10VDC

Cảm biến báo mức dạng số

– Hãng sản xuất: Autonics

– Điện áp hoạt động: 24VDC

Cảm biến lưu lượng

– Nguồn cấp: 15 – 24VDC

– Tín hiệu analog

Main chính

–  Điện áp hoạt động: DC 24V

–  Chuẩn giao tiếp: D-SUB25

–  Cổng vào số: 16 Cổng

–  Cổng ra số: 16 Cổng

–  Cổng vào tương tự: 05 cổng

–  Cổng ra tương tự: 02 cổng

–  Các chế độ bảo vệ: Ngược nguồn, ngắn mạch đầu vào, đầu ra
