Bộ thực hành lập trình PLC

I. Thông số kĩ thuật chung
– Bộ thực hành được thiết kế thành các module rời chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối. Việc này giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Các module của bộ thực hành được sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2008 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010.
II. Nội dung bài thực hành
1. Ghép nối CPU 1516-3 PN/DP với module nguồn và đấu nối dây nguồn, dây tín hiệu vào PLC
2. Cài đặt và khai báo phần cứng PLC trên phần mềm TIA hoặc Step7 – Siemens
3. Thực hành lập trình các lệnh logic cơ bản
4. Thực hành lập trình các lệnh sử dụng bộ Timer, Counter
5. Thực hành lập trình các lệnh so sánh
6. Thực hành lập trình các lệnh toán học cơ bản
7. Thực hành lập trình sử dụng các chương trình con
8. Thực hành lập trình lập trình xử lý ngắt
9. Thực hành lập trình bộ thời gian thực
10. Thực hành lập trình xử lý tín hiệu vào tương tự
11. Thực hành lập trình xử lý tín hiệu ra tương tự
12. Thực hành lập trình sử dụng các chương trình con FB, FC
III. Kỹ năng đạt được
1. Biết cấu trúc phần cứng của PLC S7-1500 CPU 1516-3 PN/DP
2. Biết cách ghép nối module nguồn và gá PLC S7-1500 vào rack chuyên dụng
3. Biết cách đấu nối cấp nguồn, đấu vào ra số, đầu vào ra tương tự của PLC S7-1500 CPU 1516-3 PN/DP
4. Biết cách khai báo phần cứng và cấu hình PLC PLC S7-1500 CPU 1516-3 PN/DP
5. Biết viết chương trình cho PLC S7-1500 CPU 1516-3 PN/DP với các chức năng: logic, Timer, Counter, các lệnh toán học cơ bản, chương trình con FB, FC xử lý ngắt, lập trình thời gian thực, nhận diện tín hiệu vào ở analog input và xuất giá trị tín hiệu đầu ra cho analog output.
IV. Danh mục thiết bị:

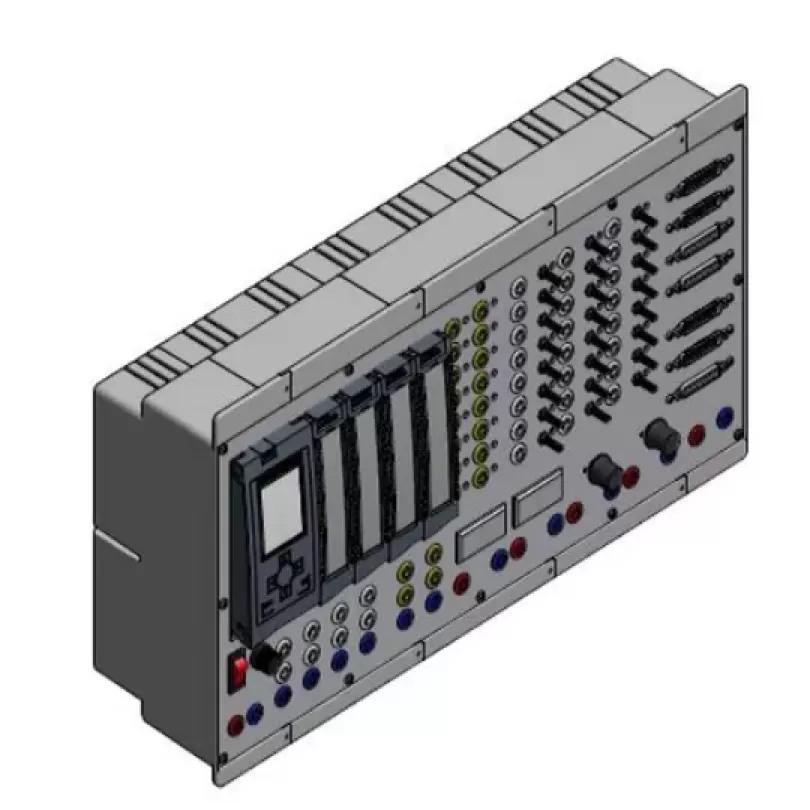

– 01 Module thực hành PLC S7 1500
– 01 Cáp lập trình – kết nối máy tính
– 01 Bộ phụ kiện
