Pa nen mạch điện ô tô: Hệ thống chiếu sáng, đánh lửa, tín hiệu và khởi động

Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
* Mục tiêu đào tạo:
+ Các kiến thức cơ bản về các linh kiện điện, điện tử
+ Khái niệm về cảm biến, ecu, cơ cấu chấp hành
+ Kiến thức cơ bản về sơ đồ mạch điện điều khiển

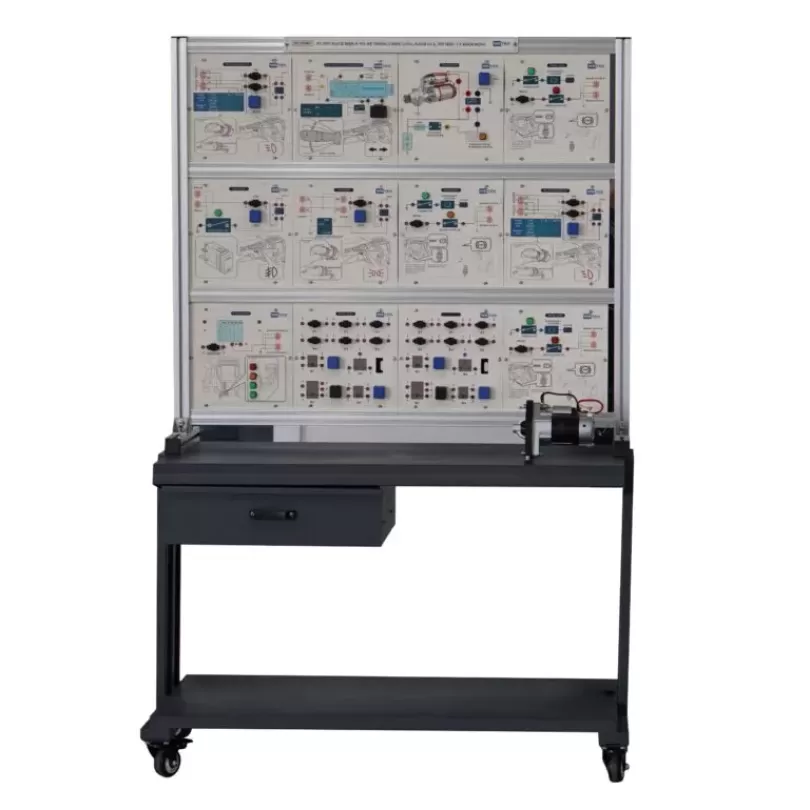

A. Mô hình bao gồm 14 module, cấu thành các hệ thống mạch điện trên xe ô tô
Linh kiện sử dụng trên các module là linh kiện thực tế trên xe hoặc mô phỏng. Bao gồm
+ Module cung cấp nguồn
Bao gồm giắc cắm nguồn 220v, cầu chì, đèn báo, các chân cung cấp nguồn 5v, 12v và GND, bộ tạo xung đánh lửa, xung phun
+ Module các rơ le, cầu chì
+ Module các cảm biến
Bao gồm cảm biến mức nhiên liệu, cảm biến vị trí trục khuỷu, vị trí bướm ga, nhiệt độ nước làm mát
+ Module hiển thị tín hiệu, thông tin
Bao gồm đồng hồ chỉ báo nhiệt độ nước làm mát, mức nhiên liệu, tốc độ động cơ
+ Module các công tắc
Bao gồm cụm công tắc tổng, công tắc báo nguy, công tắc báo lùi
+ Module solenoid điện tử
Bao gồm van không tải, van điều khiển dầu phối khí trục cam
+ Module mạch tín hiệu
Bao gồm các đèn báo rẽ dạng mô phỏng
+ Module hệ thống đánh lửa trực tiếp
Bao gồm giắc chẩn đoán OBD, các chân giắc ECU đưa lên mặt panel, chân giắc của các IC-bô bin đánh lửa trực tiếp, đèn báo đánh lửa
+ Module hệ thống khởi động
Bao gồm rơ le khởi động, các chân giắc để đấu nối dây cho hệ thống khởi động
+ Module đèn Dome
Bao gồm đèn mô phỏng đèn Dome, các chân giắc để đấu nối dây
+ Module đèn lùi, đèn phanh
Bao gồm đèn mô phỏng đèn lùi và đèn phanh, các chân giắc để đấu nối dây
+ Module đèn Headlight
Bao gồm đèn mô phỏng đèn Headlight, các chân giắc để đấu nối dây
+ Module đèn sương mù
Bao gồm đèn mô phỏng đèn sương mù, các chân giắc để đấu nối dây
* Phần khung giá:
Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Các ký tự ký hiệu chân cọc các giắc đo trên mặt panel được khắc chìm để đảm bảo độ bền và tính thẩm mỹ.
Mô hình được trang bị các jack cắm chồng tiêu chuẩn chất lượng cao, đảm bảo sự gọn gàng, chắc chắn, an toàn.
Hệ thống jack cắm cho phép người sử dụng có thể tự đấu nối vận hành từng hệ thống, cơ cấu
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện theo mô hình
Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển.
Kích thước tổng thể mô hình: DxRxC= 1200x600x1870 ±5% (mm)
B. Phần mềm đào tạo kèm theo
– Hệ thống phần mềm đào tạo đã được cấp chứng nhận Đăng ký quyền tác giả tại Cục bản quyền tác giả
– Là các phần mềm đào tạo các kỹ năng cơ bản về điện – điện tử dùng chung, có thể linh kiện trên phần mềm không đồng bộ với phần cứng của mô hình
– Hệ thống phần mềm thực hành ảo cho phép học viên thực hành trên phần mềm với các đối tượng được thiết kế giống thực tế, cho phép tương tác với các đối tượng như đấu nối giả định hệ thống điện.
– Điều này giúp cho học viên được thực hành nhiều hơn, hình thành kỹ năng vững chắc hơn, giảm chi phí đầu tư, nâng cao tuổi thọ của thiết bị (do học viên được thực hành tương đối thuần thục trên phần mềm trước khí thực hành trên động cơ thực).
– Cung cấp ngân hàng linh kiện hệ thống điều khiển điện. Cho phép gắp thả các linh kiện từ thư viện và tiến hành đấu nối hệ thống điều khiển
– Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
Hệ thống bao gồm
1. Module thực hành về hệ thống cung cấp điện
Các chủ đề đào tạo
– Đấu nối các hệ thống điều khiển điện trên phần mềm mô phỏng trước khi thực hiện trên thiết bị thực.
– Ngăn chặn thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về các lỗi trong quá trình đấu nối (có thể gặp phải trong quá trình thực hành thực tế).
– Mô phỏng nguyên lý hoạt động sử dụng hình ảnh động tương tác
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm máy phát xoay chiều
+ IC điều chỉnh điện áp
+ Ắc quy
+ Khóa điện, rơ le và cầu chì
+ Đèn báo nạp
2. Module thực hành về hệ thống khởi động điện
Các chủ đề đào tạo
– Đấu nối các hệ thống điều khiển điện trên phần mềm mô phỏng trước khi thực hiện trên thiết bị thực.
– Ngăn chặn thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về các lỗi trong quá trình đấu nối (có thể gặp phải trong quá trình thực hành thực tế).
– Mô phỏng nguyên lý hoạt động sử dụng hình ảnh động tương tác
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm máy khởi động
+ Ắc quy
+ ECU động cơ
+ Công tắc P/N
+ Khóa điện, rơ le và cầu chì
3. Module thực hành về hệ thống tín hiệu chiếu sáng
Các chủ đề đào tạo
– Đấu nối các hệ thống điều khiển điện trên phần mềm mô phỏng trước khi thực hiện trên thiết bị thực.
– Ngăn chặn thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về các lỗi trong quá trình đấu nối (có thể gặp phải trong quá trình thực hành thực tế).
– Mô phỏng nguyên lý hoạt động sử dụng hình ảnh động tương tác
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
Cụm công tắc tổng
Rơ le nháy
Đèn pha, đèn xi nhan, đèn kích thước, đèn phanh, đèn lùi
Đèn sương mù
Ắc quy
+ Khóa điện, rơ le và cầu chì
