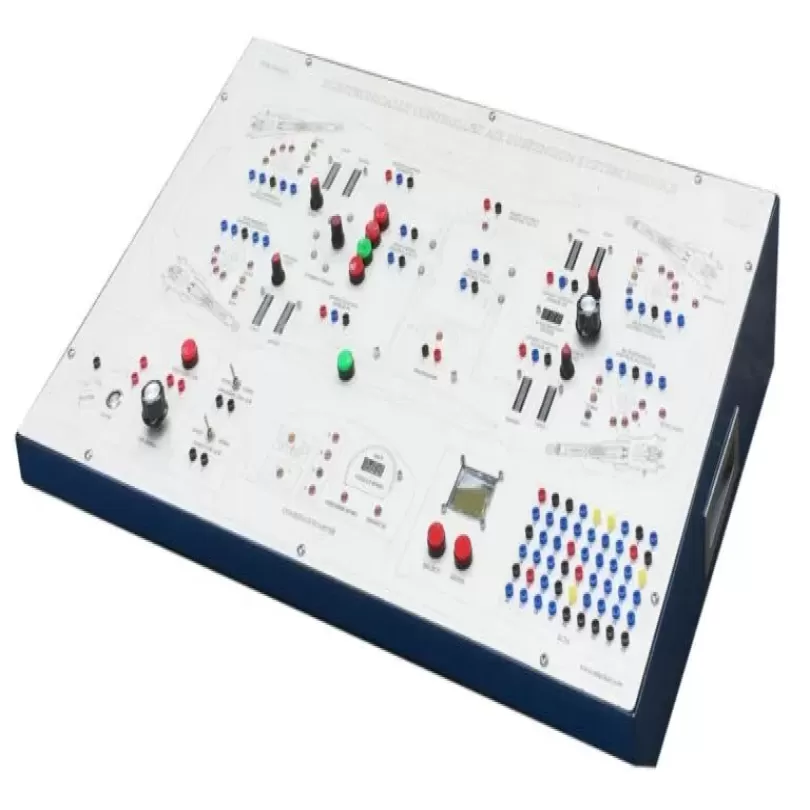

Mô hình đào tạo hệ thống treo khí nén điều khiển điện tử ECAS

Các chủ đề đào tạo
– Xác định các thành phần của hệ thống điều khiển treo khí nén ECAS
– Phân tích sơ đồ mạch điện
– Phân tích nguyên lý hoạt động của hệ thống điều khiển treo khí nén ECAS
– Đo kiểm, khảo nghiệm các tín hiệu
– Nhận biết và chẩn đoán lỗi hệ thống
Thông số kỹ thuật chính
– Module được sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO9001:2008 và tiêu chuẩn Quản lý Môi trường ISO14001:2004.
Kích thước : D x R x C = 700 x 500 x 140 (mm)
Nguồn điện : AC 220V/50Hz
– Module bao gồm các chi tiết thực tế và mô phỏng :
“+ Module điều khiển treo khí nén
+ Đồng hồ hiển thị trạng thái làm việc của hệ thống
+ Bàn đạp phanh và bàn đạp ga
+ Điều khiển số
+ Công tắc điều chỉnh chiều cao
+ Công tắc điều chỉnh độ cứng giảm chấn
+ Khóa điện
+ Bộ phận tùy chỉnh các tín hiệu đầu vào như tải trọng tác động lên xe, trạng thái mặt đường, góc đánh lái, tín hiệu mở cửa … Các trạng thái hoạt động của các thành phần này được điều chỉnh bằng biến trở, công tắc và được thể hiện bằng đèn LED và dải đèn LED.
+ Hệ thống hiển thị trạng thái hoạt động của hệ thống treo với các thành phần như Máy nén khí, van điều khiển khí, bộ giảm xóc khí nén, bộ điều khiển giảm chấn, cảm biến chiều cao, bộ điều khiển điện tử
+ Màn hình LCD hiển thị mã lỗi chẩn đoán
+ Đầu đo DC và AC ”
Module được thiết kế mô hệ thống điều khiển treo khí nén ECAS nhưng vẫn đảm bảo hoạt động và đặc tính giống như trên xe thực tế
Bề mặt Module được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Các ký tự ký hiệu chân cọc các giắc đo và sơ đồ nguyên lý hoạt động chi tiết trên mặt panel được khắc chìm bằng máy CNC hoặc in màu chất lượng cao trực tiếp lên bề mặt Panel để đảm bảo độ bền và tính thẩm mỹ..
Các giắc cắm là loại chất lượng cao, đảm bảo an toàn, chịu được dòng điện lớn. Bao gồm các mầu sắc tiêu chuẩn xanh, vàng, đỏ… phù hợp với tính chất của tín hiệu, dễ nhận biết và có tính sư phạm.
