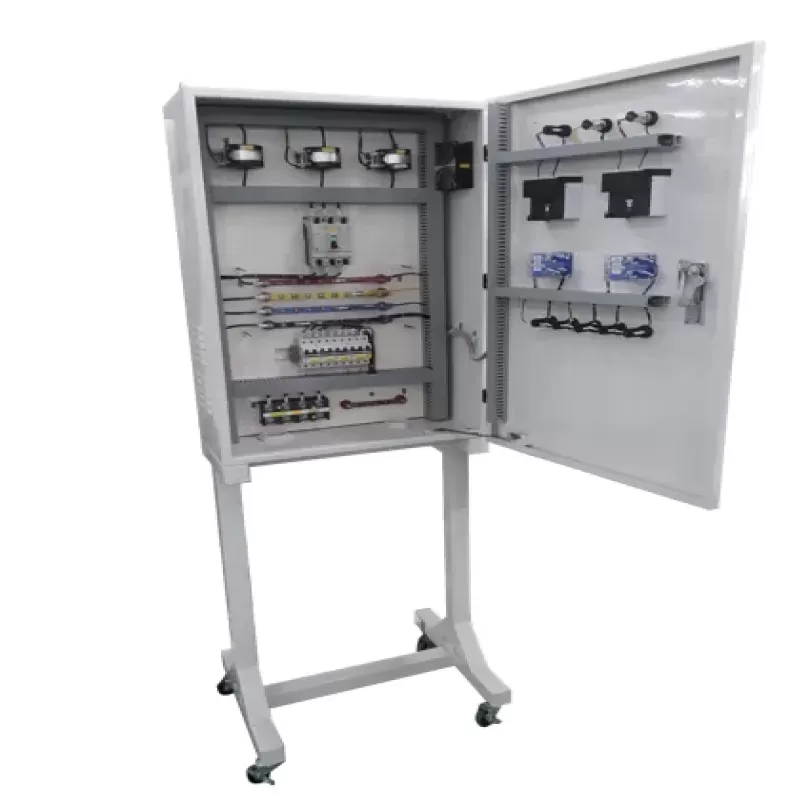

Mô hình tủ phân phối điện 1 pha chuyên dùng cho đào tạo

– Mục đích sử dụng:

+ Module sử dụng thực hành lắp đặt, đấu nối tủ phân phối nguồn xoay chiều 1 pha.

a. THÔNG SỐ KỸ THUẬT CHUNG

– Kích thước: 600 x 500 x 1800 mm (RxDxC)

– Đặc tính kĩ thuật:

+ Nguồn đầu vào:

Xoay chiều 3 pha 380V/50Hz.

Đóng cắt nguồn đầu vào và bảo vệ quá dòng ngắn mạch bằng aptomat 100A

+ Nguồn đầu ra:

04 lộ cấp nguồn 1 pha 220VAC định mức 25A.

Đóng cắt và bảo vệ quá dòng ngắn mạch bằng aptomat 1 pha 2 cực.

+ Khối đo lường, hiển thị:

01 đồng hồ hiển thị dòng điện 1 pha

01 đồng hồ hiển thị điện áp xoay chiều 1 pha.

03 đèn báo pha đỏ, vàng, xanh cho 3 pha đầu vào.

04 đèn báo màu xanh chỉ thị trạng thái đóng cắt nguồn của các lộ đầu ra.

– Đặc tính module:

+ Chất liệu vỏ tủ: Tủ được làm bằng sắt CT sơn tĩnh điện màu trắng sữa, có thẩm mỹ và độ bền cao.

+ Tủ tích hợp chân đế và bánh xe có chốt hãm thuận tiện cho việc lắp đặt và di chuyển.

b. DANH MỤC THIẾT BỊ:

– 01 vỏ tủ.

– 01 chân tủ.

– 04 bánh xe di chuyển.

– 01 aptomat 3 pha 100A

– 04 aptomat 1 pha 2 cực 25A

– 05 đèn báo màu xanh

– 01 đèn báo màu đỏ

– 01 đèn báo màu vàng
