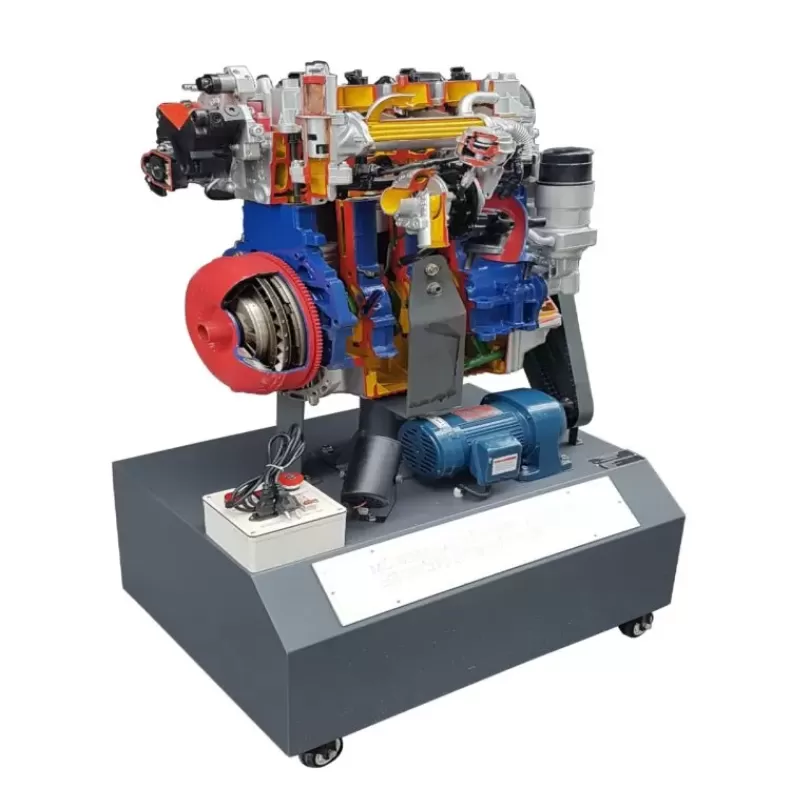

Mô hình cắt bổ động cơ diesel 4 kỳ phun dầu điện tử CRDI

Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Bộ thiết bị đào tạo về cấu tạo động cơ bao gồm hai phần:
A. Phần mô hình động cơ cắt bổ:
Động cơ diesel 4 xy lanh thẳng hàng:
– Hệ thống cơ khí động cơ: Nắp máy, thân máy, các te
– Hệ thống nhiên liệu: Bơm cao áp CDI, vòi phun điều khiển điện và ống dẫn nhiên liệu cao áp
– Hệ thống cảm biến: Cảm biến vị trí trục khuỷu, cảm biến vị trí trục cam, cảm biến áp suất nhiên liệu và van điều khiển áp suất nhiên liệu.
– Hệ thống sấy: Bugi sấy
– Hệ thống bôi trơn: Bơm dầu dạng bơm bánh răng, lọc dầu
– Hệ thống làm mát: Bơm nước làm mát, van hằng nhiệt
– Hệ thống nạp điện: máy phát điện
– Hệ thống khởi động điện: Máy khởi động
– Cụm đường ống hút
– Cụm đường ống xả
Toàn bộ mô hình đều được cắt bổ và phối màu hợp lý, có thể thấy được cấu tạo và nguyên lý hoạt động của các hệ thống.
Mô hình được dẫn động bằng động cơ điện 220V – 26v/ph, có thiết bị che an toàn, hệ thống đèn chiếu sáng các bộ phận trên mô hình. Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
B. Phần khung giá:
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển.
C. Hệ thống phần mềm đào tạo kèm theo
Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả
1. Bộ phần mềm thực hành ảo 2D động cơ Hyundai D4EA
– Hệ thống phần mềm thực hành ảo cho phép học viên thực hành trên phần mềm với các đối tượng được thiết kế giống thực tế, cho phép tương tác với các đối tượng như đấu nối đo kiểm hệ thống điện.
– Điều này giúp cho học viên được thực hành nhiều hơn, hình thành kỹ năng vững chắc hơn, giảm chi phí đầu tư, nâng cao tuổi thọ của thiết bị (do học viên được thực hành tương đối thuần thục trên phần mềm trước khí thực hành trên động cơ thực).
– Hệ thống phần mềm thực hành ảo được thiết kế theo hệ thống điều khiển động cơ, bao gồm các định dạng thực hành ảo sau:
1.1. Thực hành đấu nối hệ thống điều khiển động cơ.
– Cung cấp ngân hàng linh kiện hệ thống điều khiển điện động cơ Hyundai D4EA. Cho phép gắp thả các linh kiện và tiến hành đấu nối hệ thống điều khiển động cơ.
– Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
1.2. Thực hành tương tác khảo nghiệm hệ thống điều khiển động cơ.
– Cung cấp sơ đồ hoạt động của hệ thống điều khiển điện động cơ Hyundai D4EA. Cho phép tương tác với hệ thống như điều khiển, khởi động động cơ, tạo pan cho hệ thống như cắt dây, chạm mát.
– Mô phỏng nguyên lý hoạt động sử dụng hình ảnh động có tương tác. Thay đổi trạng thái hoạt động của hệ thống để đo kiểm, chẩn đoán các thông số đầu ra qua các công cụ đo kiểm ảo như đồng hồ đo dòng, đồng hồ đo áp, đồng hồ hiển thị sóng, máy hiện xung sóng ocsiloscope, máy chẩn đoán lỗi OBD…).
2. Giáo trình điện tử:
– Cung cấp các bài giảng tích hợp được biên soạn trên cơ sở ngân hàng dữ liệu có sẵn trong hệ thống phần mềm.
– Cung cấp công cụ giúp cho giáo viên có thể tự soạn thảo và tùy chỉnh các bài giảng điện tử ngay trên hệ thống phần mềm.
– Cung cấp công cụ quản lý (được phân quyền cụ thể) cho các cấp quản lý khác nhau như Trưởng Khoa , Trưởng Bộ môn , Tổ trưởng, Giáo viên, Học viên… để thực hiện việc kiểm soát quá trình đào tạo.
– Tự động lưu kết quả các bài test sau bài học của sinh viên, giúp giáo viên có thể đánh giá học viên một cách chính xác khách quan hơn trong quá trình đào tạo.
– Báo cáo thống kê, đánh giá kết quả học tập của học viên, nhóm học viên, lớp học… theo các môn học hiển thị dưới dạng bảng số hoặc dạng đồ thị, cho phép nhanh chóng nắm bắt được thông tin chi tiết của học viên, tổng quan về tình hình học tập của học viên trong quá trình đào tạo.
3. Bộ phần mềm thực hành ảo 3D động cơ Hyundai D4EA
*Đối tượng mô phỏng: Động cơ phun dầu điện tử Common Rail
* Nội dung đào tạo của phần mềm
– Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn mô men xiết, lựa chọn thứ tự xiết, lựa chọn đối tượng để tháo lắp, đo kiểm một số thông số kỹ thuật cơ bản đặc trưng, từ đó xác định và tiến hành các công việc bảo dưỡng sửa chữa tiếp theo. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.
Thực hành ảo các quy trình tháo, đo kiểm, lắp ráp phần cơ khí động cơ
Thực hành ảo các quy trình kiểm tra sửa chữa bảo dưỡng như bằng các thao tác mô phỏng như trên thực tế
Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật : thứ tự thực hiện, lực xiết, dụng cụ sử dụng,…
Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực.
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm thân máy với trục khuỷu – thanh truyền – pít tông, bạc thanh truyền, bạc trục khuỷu,…
+ Cụm nắp máy với nắp đậy nắp máy, vòi phun, kẹp kim phun, trục cam, bạc trục cam, con đội thủy lực, xupap..
+ Cơ cấu phối khí : puly giảm chấn, nắp đậy đai cam, đai cam, bánh răng phối khí trục cam, puly không tải, bộ căng đai,…
+ Trục cân bằng, hộp trục cân bằng,..
+ Các te
+ Hệ thống bôi trơn : bơm dầu, lọc dầu,..
+ Hệ thống làm mát : bơm nước, van hằng nhiệt,..
+ Hệ thống nhiên liệu : cụm vòi phun Diesel điện tử, bơm cao áp,..
+ Bugi sấy
+ Cụm đường ống nạp
