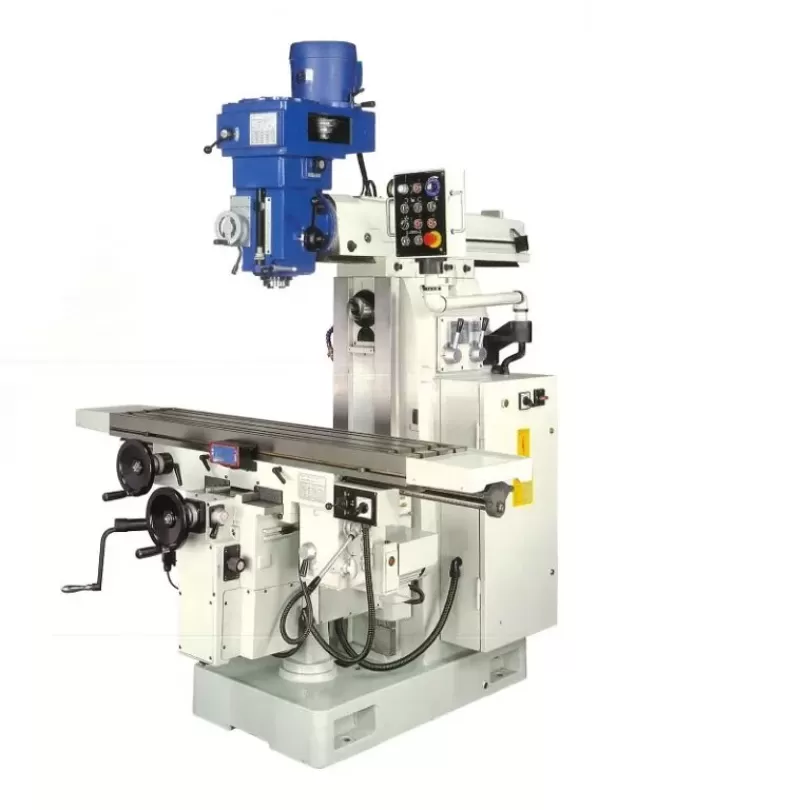

Máy phay đứng vạn năng FVHM-GS300A

Thông số kỹ thuật:

Bàn máy:

– Kích thước bàn: 300×1270 mm

– Rãnh chữ T: 16x3x80 mm

Hành trình:

– X/Y/Z bằng tay: 930x400x450 mm

– X/Y/Z tự động: 920 x 380 x 450 mm

Bước tiến:

– Dọc: 22-384 mm/phút (6 bước)

– Bước tiến dọc nhanh: 1250 mm/phút

– Ngang: 50-2200 mm/phút

– Bước tiến đứng nhanh: 430 m/phút

Trục chính:

– Mũi trục chính: N.S.T 40

– 16 cấp tốc độ

– Tốc độ trục chính: 75-3600 rpm (60 Hz)

– Góc xoay: 45 độ (trái và phải)

– Hành trình nòng trục chính: 140 mm

– Bước tiến nòng trục chính: 0.035/0.07/0.14 mm/vòng

– Khoảng cách từ mũi trục chính đến bàn: 95-545 mm

– Khoảng cách từ mũi trục chính đến cột: 190-690 mm

– Hành trình của dầm: 500 mm

Trục ngang:

– Mũi trục chính: N.S.T 40

– Tốc độ trục chính: 65-1500 rpm

– Cấp tốc độ: 9

– Khoảng cách từ trục chính đến đáy dầm: 173 mm

– Khoảng cách từ trục chính đến bàn: 0-450 mm

Động cơ:

– Trục đứng: 5HP-2/4P

– Trục ngang: 5HP-4P

– Bước tiến bàn dọc: 3/4HP-4P

– Bước tiến bàn ngang: 1/2HP-4P

– Bước tiến bàn (Đứng): 1/2 HP – 4P – 1/10

– Động cơ bơm làm mát: 1/8HP-2P

– Máy (LxWxH): 1740 x 1614 x 2007 mm

– Trọng lượng: 2350 kg

Phụ kiện tiêu chuẩn:

– Thiết bị làm mát bao gồm khay chứa phoi

– Bơm bôi trơn tự động đầu đứng

– Miếng đệm đường trượt trục X/Y

– Bơm bôi trơn đường trượt tự động

– Di chuyển trục Y vô cấp với vít me bi

– Hộp bánh răng bước tiến trục X và tiến nhanh

– Bàn máy lên xuống nhanh

– Hướng dẫn vận hành và part list

Phụ kiện tùy chọn :

– Gắn thêm đầu gia công đứng

– Mở rộng kích thước bàn lên 1470×300 mm

– Bầu kẹp dao phay NT40 kèm theo 15 pc collet OZ

– Ê tô phay kiểu K

– Bộ kẹp 12 chi tiết

– Đèn làm việc
