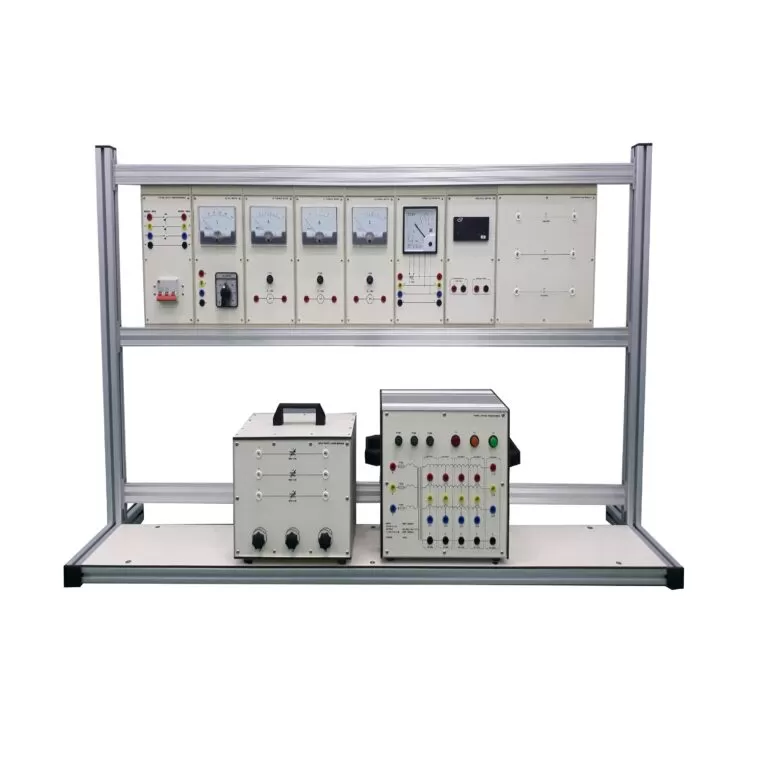

Bộ thí nghiệm mạch điện một chiều
Model: IE.A1011
Hãng sản xuất: Tân Phát
Bộ thí nghiệm mạch điện một chiều
I. Thông số chung
– Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Các module trong bộ thực hành được sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1:2010.
– Chất liệu hộp module: Nhựa PVC
– Bề mặt module được phủ Melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện.
– Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật
II. Nội dung đào tạo
– Thực hành đo điện áp một chiều
– Thực hành đo dòng điện một chiều
– Thực hành mạch điện thuần trở
– Thực hành với mạch điện trở mắc song song
– Thực hành với mạch điện trở mắc nối tiếp
– Thí nghiệm về mạch phân áp
– Thí nghiệm về định luật Ohm
– Thí nghiệm về định luật Kirchooff 1 và 2
III. Danh mục thiết bị
– 01 Module nguồn một chiều
– 03 Module đào tạo đồng hồ đo dòng điện một chiều
– 02 Module đào tạo đồng hồ đo điện áp một chiều
– 02 Module đào tạo điện trở
– 01 Module đào tạo biến trở
– 01 Module đào tạo cầu chì
– 01 Bàn thực hành điện công nghiệp
– 01 Bộ phụ kiện
– 01 Bộ tài liệu hướng dẫn
IV. Thông số kỹ thuật chi tiết
1. Module nguồn một chiều
* Thông số kỹ thuật:
– Kích thước hộp: 444 x 238 x 215mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cung cấp: 220VAC/50Hz
– Công tắc nguồn liền đèn
– Nguồn đầu ra:
Đầu ra V1: 0~20VDC/5A
Đầu ra V2: 0~40VDC/5A
Đầu ra V3: 0~40VDC/5A
– Nguồn đầu ra điều chỉnh bằng chiết áp
– Chức năng bảo vệ: quá tải
– Tích hợp đồng hồ đo điện áp:
01 đồng hồ đo điện áp 0~30VDC, chỉ thị kim
02 đồng hồ đo điện áp 0~50VDC, chỉ thị kim
* Danh mục vật tư chính:
– 08 giắc cắm M4
– 01 hộp
– 01 mặt module
– 03 đồng hồ đo điện áp chỉ thị kim
– 01 đèn báo
– 01 công tắc nguồn có đèn
– 04 cầu chì
– 01 biến áp
2. Module đào tạo đồng hồ đo dòng điện một chiều
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: 220VAC/50Hz.
– Dải đo: 0 ~ 10A DC.
– Kiểu chỉ thị: Số (Led 7 thanh).
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 06 giắc cắm M4.
– 01 đồng hồ đo dòng một chiều chỉ thị số.
3. Module đào tạo đồng hồ đo điện áp một chiều
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: 220VAC, 50Hz
– Dải điện áp đo: 0 ~ 300VDC.
– Kiểu chỉ thị: Số (Led 7 thanh).
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp module bằng nhựa
– 06 Giắc cắm M4.
– 01 đồng hồ đo điện áp một chiều
4. Module đào tạo điện trở
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 03 nhánh.
– Điện trở: 55Ω.
– Công suất: 100W.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ giắc cắm M4.
– 03 điện trở công suất.
5. Module đào tạo biến trở
– Mục đích sử dụng:
+ Module sử dụng thay đổi điện trở trong các bài thực hành
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 272 x131mm (DxRxC)
– 04 biến trở công suất
– Công suất: 25W.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ giắc cắm M4.
– 04 biến trở công suất.
6. Module đào tạo cầu chì
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 04 nhánh.
– Dòng điện định mức: 5A.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 04 cầu chì.
7. Bàn thực hành điện công nghiệp
* Thông số kỹ thuật
– Kích thước: 1493 x 760 x 1705mm(DxRxC).
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
– Mặt bàn:
+ Kích thước: 1493 x 760 x 25 mm (DxRxC).
+ Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
– Khung đỡ mặt bàn:
+ Kích thước: 1488 x 610 x 1705mm (DxRxC).
+ Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
– Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
+ Số tầng: 02 tầng.
+ Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
+ Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
* Danh mục vật tư chính:
– 01 mặt bàn gỗ.
– 01 bộ khung đỡ mặt bàn.
– 01 bộ khung gá thiết bị.
8. Bộ phụ kiện thực hành
– Dây cắm an toàn M4 cho đấu nối các bài thực hành
9. Bộ tài liệu kỹ thuật
– Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
Model: IE.A1011
Hãng sản xuất: Tân Phát
